改进的两柱Cd色谱分离流程和高精度的Cd同位素分析

Improved Two⁃Column Cd Chromatographic Separation Procedure and High⁃Precision Cd Isotope Analysis

摘要

地质和环境样品中Cd同位素组成的准确、高精度分析对于研究海洋初级生产力、古环境变化、重金属Cd污染的溯源、硫化物矿床的成因和海洋Cd循环等领域具有重要意义.然而，环境和地质样品的低Cd含量和复杂基体给高精度Cd同位素分析带来挑战.针对地质和环境样品，开发了一种高效可靠的两柱Cd色谱分离流程和高精度的Cd同位素测定方法.在第一柱AG-MP-1M阴离子交换树脂中，主要基体元素（包括≥99%的Sn）被优先去除，随后Cd及少量残余的Sn用4 mL 1 M HNO₃溶液快速洗脱.与传统第二柱分离Cd常用的TRU.Spec、UTEVA和BPHA萃取树脂不同，除了Mo、Sn、Zr等元素，TOPO树脂还能有效去除其他潜在残余基体元素（如Mg、Fe、Pb、Ti、V、Ag、Cu、Zn等），且避免了树脂来源有机质引入的问题.Cd同位素比值在Neptune Plus MC-CP-MS上测定，仪器的质量分馏采用Cd的双稀释剂法（¹¹¹Cd-¹¹³Cd）校正.两个标准溶液（NIST SRM 3108和Spex Cd）长期测量值的外部精度优于0.05‰.采用优化的两柱Cd色谱分离流程处理地质和环境标准样品，其测定的Cd同位素值在误差范围内与文献报道值一致，证实了该方法准确可靠且高效实用.此外，首次报道了国内的地质标样GSR-2、GSR-3及土壤标样GSS-6a的Cd同位素组成，这些参考数据为不同实验室间Cd同位素分析能力的评估和数据质量控制提供了依据.综上，本研究为地质和环境样品的高精度Cd同位素分析建立了一种高效实用的可靠分析方法.

Abstract

Accurate and high-precision analysis of Cd isotope composition in geological and environmental samples is of great significance for the study of marine primary productivity, paleoenvironmental changes, traceability of heavy metal Cd pollution, genesis of sulfide deposits, and marine Cd cycles. However, the low Cd content and complex matrix of environmental and geological samples pose challenges to high-precision Cd isotope analysis. For geological and environmental samples, this study developed an efficient and reliable two-column Cd chromatographic separation procedure and a high-precision Cd isotope determination method. In the first column of AG-MP-1M anion exchange resin, a large amount of the matrix, including ≥99% ratio of Sn, was removed first, then Cd and a small amount of Sn were rapidly eluted using 4 mL of 1M HNO₃ solution. Unlike the traditional second-column separation of Cd using TRU, Spec, UTVEA and BPHA extraction resins, in addition to Mo, Sn and Zr elements, TOPO resin can further separate other potential residual matrix elements such as Mg, Fe, Pb, Ti, V, Ag, Cu and Zn, etc., without causing problems with resin-derived organic matter. Cadmium isotope ratio was conducted on Neptune Plus MC-CP-MS, using double spike method (¹¹¹Cd-¹¹³Cd) for instrumental mass discrimination correction. The long-term external reproducibility for two standard solutions (NIST SRM 3108 and Spex Cd) was better than ±0.05‰ (2SD).Geological and environmental standard samples processed by the presented two-column Cd chromatographic separation procedure and then determined the δ^114/110Cd_{NIST 3108} values are consistent with the values reported in the literature within uncertainty, confirming the accuracy, reliability and efficiency of this method. Furthermore, the Cd isotope compositions of the domestic geological standard samples GSR-2 and GSR-3, and soil standard sample GSS-6a are reported for the first time, which are beneficially for evaluating the analytical capabilities between different laboratories and data quality control. Overall, this study will provide efficient and convenient new technique for the accurate and high-precision Cd isotope analysis of geological and environmental samples.

Graphical abstract

关键词

Cd同位素 / TOPO树脂 / 色谱分离 / 双稀释剂法 / 地球化学.

Key words

Cd isotope / TOPO resin / chromatographic separation / double spike method / geochemistry

0 引言

镉（Cd）是一种过渡金属元素，属于稀散元素.尽管它广泛分布于地球的各个圈层，但其丰度普遍较低.例如，Cd在地幔（<0.1×10^-6）和地壳（0.2×10^-6）中的含量均远低于1×10^-6（Baskaran， 2011）.由于Cd与Zn具有相似的地球化学性质，自然界中Cd主要以类质同象的方式取代Zn而在硫化物如铅锌矿、闪锌矿和黄铁矿等中富集（温汉捷等， 2019）.在生态及农业环境中，Cd属于剧毒重金属元素，具有很低的生物致死剂量，其可以通过农作物、水产渔业的间接摄入以及被污染饮用水的直接摄入等途径对人体健康产生威胁；Cd已被全球很多国家和地区如美国、欧盟和中国等列为优先控制的重金属污染物（Cullen and Maldonado， 2012； Zhong et al.， 2020）.在海洋环境中，Cd与PO₃^4-具有很好的相关性，被列为类营养元素，其在海水剖面有营养元素的分布特征.Cd在绝大部分动物和植物中没有生物学功能，但在某些海洋硅藻中可作为一种特定碳酸酐酶催化位点的锌替代物（Lane et al.， 2005）.Cd主要以Cd²⁺形式广泛参与地球上不同的地质和环境过程（Baskaran， 2011）.随着Cd同位素分析技术的进步，不同地质和环境过程Cd同位素分馏机理研究已经取得了进展，包括硫化矿物和母岩的风化过程（Zhang et al.， 2016； Zhu et al.， 2018）、无机矿物和有机质的吸附过程（Wasylenki et al.， 2014； Ratié et al.， 2021）、Cd与碳酸盐矿物或硫化氢共沉淀过程（Horner et al.， 2011； Guinoiseau et al.， 2019）、生物吸收Cd的过程（Horner et al.， 2013； John and Conway， 2014）和农作物‒土壤体系中Cd的迁移和储存过程（Wiggenhauser et al.， 2016）.同时，Cd同位素体系也被广泛应用于生物地球化学的研究领域，包括（1）示踪海洋Cd元素的地球化学循环（Abouchami et al.， 2011； Sieber et al.， 2019）；（2）反演古海洋初级生产力变化和极端的生物灭绝事件等（Hohl et al.， 2017； Zhang et al.， 2023）；（3）示踪环境重金属污染的来源（Wen et al.， 2015； Liao et al.， 2022）和（4）示踪铅锌矿床的成矿物质来源及成因（Li et al.， 2024）.

测定Cd同位素比值需要先通过色谱分离纯化样品中的Cd元素，然而干扰Cd同位素测试的基体元素如Zn、Ga、Zr、Ge、Mo和Sn等元素的含量远高于Cd（表1），这给地质和环境样品中Cd元素的色谱分离过程以及高精度Cd同位素分析带来很大挑战.目前，Cd元素的色谱分离方法主要可以概括为两类：（1）以阴离子交换树脂AG1⁃X8为主的纯化方法.针对地球岩石矿物和地外的陨石样品，Wombacher et al. （2003）率先建立了两柱的Cd色谱分离方法.在第一柱的AG1⁃X8（100~200目）树脂中，Wombacher et al. （2003）先用不同浓度的HCl洗脱大量的基体元素，再用HNO₃+HBr的混合溶液洗脱Sn和Zn，最后用2 M（M为mol/L）HNO₃洗脱Cd.随后，Cd溶液中残余的Sn用TRU Spec树脂（0.12 mL）进一步去除（Wombacher et al.， 2003）.该色谱分离方法被后来很多研究者采用和改进以处理不同类型的样品如岩石矿物、植物、土壤和海水（Ripperger and Rehkämper， 2007； Liu et al.， 2020； Guo et al.， 2022）.在Wombacher et al.（2003）的基础上，Liu et al.（2020）调整了加载到树脂的HCl浓度和淋洗酸的体积，同时用更大体积的HNO₃+HBr混合溶液以洗脱更多的Sn和Zn，建立了单柱的AG1⁃X8树脂（100~200目）分离土壤、沉积物和岩石中Cd的纯化方法.（2）以阴离子交换树脂AG⁃MP⁃1M（100~200目）为主的纯化方法.针对高Cd含量的环境样品，Cloquet et al.（2005）率先建立了快速的单柱Cd色谱分离法.在AG⁃MP⁃1M（100~200目）树脂中，Cloquet et al.（2005）采用HCl浓度递减的溶液不断洗脱基质元素，Cd最后用0.001 2 M HCl洗脱，但Cd溶液中有很少量的残余Sn.在Cloquet et al.（2005）的基础上，后来的研究者改进并优化了化学流程的HCl浓度和体积，以便更好地处理和分离纯化不同类型样品的Cd和干扰元素，但是对于低Cd含量的地质或环境样品的Sn残余问题依然无法解决（Pallavicini et al.， 2014； Li et al.， 2018； Tan et al.， 2020； Peng et al.， 2021； Zhong et al.， 2023a）.最近，Zhong et al.（2023b）发现不同浓度的HCl+HF混合溶液介质下，Sn在AG⁃MP⁃1M树脂上具有不同的吸附能力，而Cd在树脂上的吸附能力不受影响，实现单柱从低Cd含量的地质和环境样品对Cd和基体元素包括Sn的高效分离，但是这个流程需要使用较多体积的HF溶液.为了完全分离Cd与Sn，有研究者在第一柱AG⁃MP⁃1M树脂分离后，再用AG⁃MP⁃1M（Tan et al.， 2020）、TRU. Spec树脂（Peng et al.， 2021）、BPHA树脂（Zhong et al.， 2023a）或者UTEVA树脂（Zhang et al.， 2024）进一步去除残余的Sn.然而，使用TRU. Spec树脂可能存在树脂源的含磷有机质干扰Cd同位素测试的问题（Gault⁃Ringold and Stirling， 2012； Murphy et al.， 2016； Zhong et al.， 2023a）.Murphy et al. （2016）提出，可采用n⁃heptane萃取法去除Cd溶液中的含磷有机质.Zhang et al.（2024）也发现UTEVA树脂中的含磷有机质会被洗脱至Cd溶液中，导致质谱检测出现显著的磷（P）信号峰.为解决此问题，他们采用CG⁃71吸附树脂与UTEVA树脂串联装填（CG⁃71在底层），显著降低了Cd溶液中检测到的磷信号.同样，BPHA树脂的少量有机组分也会被洗脱至Cd溶液（Zhong et al.， 2023a）.BPHA树脂经H₂O₂/HNO₃氧化后产生的分解产物（硝酸、二氧化碳和水）不干扰Cd同位素测试，但多次氧化操作会显著降低实验效率并增加引入Cd空白污染的风险.

因此，针对地质和环境样品Cd色谱分离过程中存在的Sn分离效率低及潜在有机质引入的问题，本研究旨在建立一种基于AG⁃MP⁃1M和TOPO树脂的高效、环境友好的双柱色谱分离流程.当前，国内外发表的Cd同位素分析方法研究主要集中于美国地质调查局（USGS）的标准物质.然而，这些标样价格昂贵且现已难以获取，而国产地质与环境标准物质的Cd同位素数据却鲜有报道.结合Cd的双稀释剂方法，本实验主要选择低Cd含量的国产地质和环境样品来验证分析方法的准确和可靠性，为不同实验室间Cd同位素分析能力的评估和数据质量控制提供参考.

1 Cd元素的分离纯化

1.1　实验试剂及材料准备

实验室购买的氢氟酸（HF）、浓硝酸（HNO₃）和浓盐酸（HCl）都是BVIII级，这些酸都使用Savillex DST⁃1000亚沸蒸馏器（美国）蒸馏1~2次获得.超纯水（Milli⁃Q，电阻率为18.2 M Ω·cm）使用Millipore系统（美国）制得.实验过程使用的不同浓度的HNO₃、HCl和HF主要使用NaOH标准溶液和酚酞指示剂进行标定；根据酸浓度选择1.000 或者0.100 mol/L NaOH标准溶液进行标定.NIST SRM 3108 Cd从美国国家标准与技术研究所（NIST）购买.Spex Cd由中国地质大学（北京）朱建明教授慷慨提供.Cd、Sn、Mo和Zn的ICP⁃MS标准溶液（1 000 μg·mL^-1）购于中国北京有色金属研究总院（BGRINM）.土壤GSS⁃1a（GBW07401a）、土壤GSS⁃6a（GBW07406a）、水系沉积物GSD⁃3a（GBW07303a）、水系沉积物GSD⁃5a（GBW07305a）、安山岩GSR⁃2（GBW07104）和玄武岩GSR⁃3（GBW07105）购买自中国地质分析研究中心.环己烷和三正辛基氧磷（TOPO）均购买自麦克林公司.Amberchrom CG⁃71树脂（50~100 μm particle size， Supelco Inc.， USA）购买自美国罗门哈斯公司.

实验室的离心管、枪头、PE树脂柱、PFA溶样杯（7、14 mL型号）和bomb都需要先预清洗.新买的 AG⁃MP⁃1M树脂用4 M HCl溶液、超纯水和3 M HNO₃溶液反复浸泡清先，最后保存在0.5 M HCl溶液.

TOPO树脂的制备按TOPO：CG⁃71树脂= 1∶2（m/m）的比例配置而成.简要来说，先称取 8 g的CG⁃71树脂到烧杯内，再将溶解于环己烷有机试剂（30 mL）的TOPO（4 g）倒入烧杯中，充分摇匀搅拌TOPO与CG⁃71树脂以确保TOPO负载到CG⁃71树脂上，树脂低温（<60 ℃）蒸干后备用.TOPO树脂在硝酸条件下对Cd几乎不吸附，而对Sn有一定的吸附能力；但在盐酸条件下，对Cd与Sn，尤其是后者具有很强的吸附能力，因此有潜力被用于Cd与Sn的分离.

1.2　样品溶解

对于岩石、沉积物和土壤样品，将含有30~ 40 ng Cd含量的样品粉末称到bomb中.根据Zhang et al. （2018）评估样品和稀释剂混合比例对Cd同位素测试影响的实验中，稀释剂占混合溶液（标样和稀释剂）比例会影响样品的δ^114/110Cd_{NIST 3108}值，其中合适的配比范围是0.3~0.7.基于此，按样品：稀释剂Cd浓度=1∶1的比例，将Cd双稀释剂溶液称到bomb.随后，bomb中加入1 mL浓HNO₃（15 mol/L）和2 mL浓HF（22 M），在钢套内密封后置于195 ℃烘箱中反应72 h，溶解固体矿物和有机物质.钢套冷却后，把样品完全从bomb转移到PFA杯中蒸干，按HCl∶HNO₃=3∶1（v/v）加入3.6 mL的浓酸到PFA杯中，在80 °C的加热板上过夜反应，然后开盖低温蒸干.随后，在PFA杯中加入 4 mL的6 M HCl进一步溶解样品.最后，样品蒸干后，将样品溶液重新溶解在2~3 mL的2 M HCl中以待化学分离；样品色谱分离前需要离心 10 min（按4 000 r/min的转速），取上清液上样.

1.3　Cd的化学纯化

Cd的色谱分离流程详见表2.简要来说，在第一柱中，将2 mL AG⁃MP⁃1M树脂装入PE柱 （15 cm×6 mm直径），树脂依次用1 M HNO₃和Milli⁃Q清洗，用2 M HCl溶液平衡.样品加载到色谱柱后，分别用2 M HCl、2 M HCl+3 M HF、0.05 M HCl和0.015 M HCl去除基体；最后，Cd与很少量的残余Sn、其他潜在痕量基体用 1 M HNO₃快速洗脱下来.蒸干后，用0.1 mL浓HCl溶解转换为氯的介质后再蒸干.最后，Cd样品用0.5 mL 1 M HCl重新溶解以待第二柱化学分离.在第二柱中，将约0.2 mL TOPO树脂装入PE柱（6 cm×3 mm直径），树脂依次用3 mL 1 M HNO₃和1 mL Milli⁃Q水清洗，用1 M HCl溶液平衡.样品加载到色谱柱后，用1 M HCl+0.1 M HNO₃溶液进一步洗脱其他潜在基体；Cd用1 M HCl+ 0.5 M HNO₃溶液洗脱；待Cd溶液蒸干后，加入约0.02 mL浓HNO₃溶解样品并转换为硝酸介质，再次蒸干后，样品用0.02 mL浓HNO₃溶解，随后加入0.98 mL的Milli⁃Q水混匀，待Cd同位素测试.TOPO树脂每次化学分离后都舍弃，不再回收利用.

1.4　Cd的质谱分析

在标定Cd色谱分离流程的实验过程中，淋洗曲线的样品使用电感耦合等离子体质谱（ICP⁃MS，Thermo⁃Scientific x⁃2系列）进行测定.对于ICP⁃MS测量期间的漂移校正，所有样品中添加Rh作为内部参考.元素的相对标准偏差（RSD）均优于10%.

Cd同位素比值使用广州市拓岩科技有限公司的Neptune Plus MC⁃ICP⁃MS进行测定.Cd同位素测量在静态模式和低质量分辨率（~400）下进行.样品测试使用Aridus II（Teledyne CETAC Technologies Omaha，NE，USA）和100 μL·min^-1的PFA雾化系统.对于10 ng·mL^-1的Cd溶液，典型的信号强度（¹¹⁰Cd）为1.5~1.9 V，对应的仪器灵敏度为 1 200~1 521 V·ppm^-1.样品测试40个循环，每次循环的积分时间为4.194 s.两个样品测量之间用两个3%（v/v） HNO₃溶液依次清洗仪器的进样系统，直到¹¹⁰Cd信号降低到2 mV以下.MC⁃ICP⁃MS典型的工作参数如表3所示.仪器的质量分馏用Cd的双稀释剂法校正.

以NIST SRM 3108为基准标样，Cd同位素组成表示为样品的Cd同位素比值与NIST SRM 3108的同位素比值之间的千分偏差，采用δ^114/110Cd表示，计算公式如下：

δ^114/110Cd=[(¹¹⁴Cd/¹¹⁰Cd)_sample/(¹¹⁴Cd/¹¹⁰Cd)_{NIST SRM3108}－ 1]×10³.(1)

2 结果与讨论

2.1　Cd元素色谱纯化流程的优化

笔者研究团队前期的实验表明，TOPO树脂显示分离Cd、Sn和Mo的潜力.本研究首先评估了Cd、Sn和Zn在一系列HCl和HNO₃溶液梯度下（0.1、0.5、1、2、3 M）在TOPO树脂上的吸附能力.分别称取适量TOPO树脂置于 5 mL离心管中，随后加入4 mL含有4 000 ng·mL^-1 Cd、Sn、Zn的溶液.该溶液中HCl和 HNO₃的浓度按实验设计梯度变化.将试管在摇床摇匀4 h后离心.样品上清液用2% HNO₃稀释后在ICP⁃MS上测定.元素的分配系数（K_d）根据Younes et al. （2020）的方法计算，公式为：

K_{\mathrm{d}}=\frac{\left(C_{\mathrm{i}}-C_{\mathrm{a}\mathrm{q}}\right)}{C_{\mathrm{a}\mathrm{q}}}\times \frac{V}{M_{\mathrm{s}}}，（2）

式中C_i和C_aq分别为树脂吸附前后的液相浓度，单位为ng·mL^-1；M_s为树脂质量，单位为g；V为溶液体积，单位为mL.

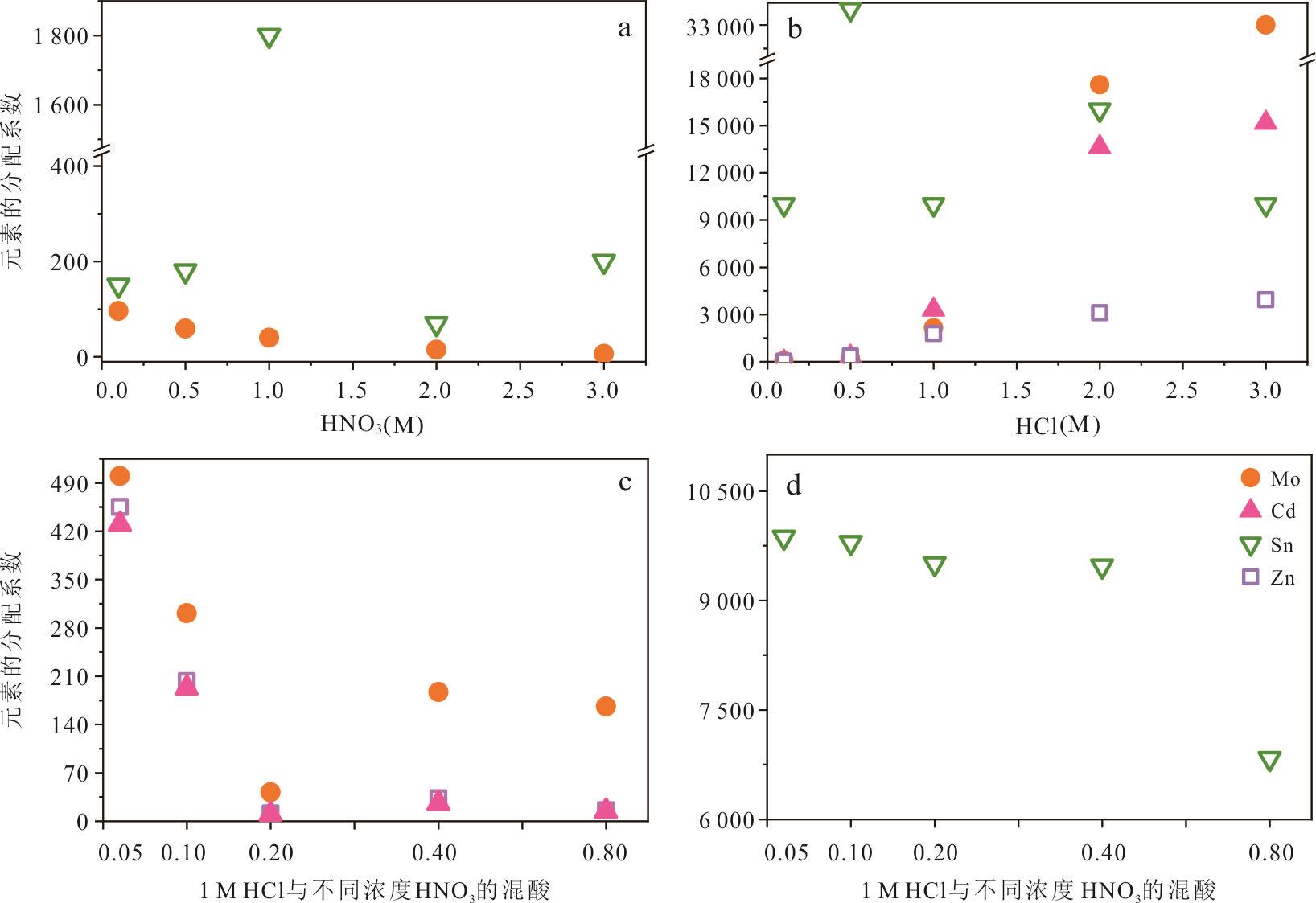

结果如图1所示，其中Mo的吸附数据来自笔者研究团队.HNO₃介质下，Cd和Zn在TOPO树脂的分配系数都低于10（详见附件1），Mo的分配系数略大于Cd和Zn，而Sn在实验范围内的分配系数都大于Cd、Zn和Mo（图1a）.这些结果说明HNO₃介质下，Cd和Zn在TOPO树脂上的吸附能力很低，Mo的吸附能力略高于Cd和Zn，Sn则有相对较高的吸附能力（图1a）.在HCl介质下，随着HCl浓度增大，Zn、Cd和Mo的分配系数也增大，尤其是Cd和Mo，说明在TOPO树脂上的吸附能力不断增强.在HCl介质下，Sn在TOPO树脂上的分配系数最大，但在研究的HCl范围内具有很大的变化（图1b）.结合HNO₃和HCl条件下TOPO树脂对Cd、Sn和Zn显示不同的吸附能力，本研究又评估了HCl+HNO₃的混合酸溶液梯度下Cd、Sn和Zn在TOPO树脂上的吸附能力；混合酸溶液中HCl的浓度固定为1 M HCl，逐渐增大HNO₃的浓度（分别为0.05、0.1、0.2、0.4、0.8 M）.HNO₃和HCl混合酸溶液的吸附实验条件与纯HNO₃或者HCl的一致.实验结果如图1c、1d所示，Sn、Cd和Zn的分配系数都随着HNO₃浓度的增大而逐渐降低，其中Cd的分配系数略低于Zn，Sn的分配系数远高于Cd和Zn.另外，混酸介质下Mo的分配系数先降低后略微增大，远小于Sn，但是高于Cd和Zn.这些结果表明Mo、Sn和Cd在TOPO树脂有潜力被完全分离.

根据以上实验结果，本研究尝试用岩石标样GSR⁃3评估TOPO树脂单柱分离Cd与基体元素的能力.如图2a所示，Mg、Fe、Ti、Cu、Ga、Zr、Ba和Pb等基体元素可以在1 M HCl、1 M HCl+0.05 M HNO₃和1 M HCl+0.1 M HNO₃溶液条件下优先被洗脱.随后，Cd及少量比例的Zn被1 M HCl+ 0.8 M HNO₃溶液洗脱，而Mo和Sn仍被保留在树脂上.鉴于大部分自然样品中Zn/Cd浓度比高达500倍以上，上述结果表明TOPO树脂不适合用于单柱流程分离Cd，但适合作为双柱流程中的第二柱，用于选择性分离Cd与Mo、Sn等元素.基于以上的结果，本实验调整了混合酸中HCl和HNO₃的浓度以尽可能分离Cd与Zn，以单元素的合成溶液（Cd∶Zn∶Mo∶Sn=1∶5∶5∶20）作为实验样品，TOPO树脂调整为0.2 mL.如图2b所示，前两柱的混合酸1 M HCl+0.5 M HNO₃溶液（0.8 mL）可以洗脱约99%的Cd，没有Zn被洗脱；额外约1%的Cd和Zn被随后0.4 mL 1 M HCl+0.5 M HNO₃溶液洗脱.虽然TOPO树脂也是含磷的高分子成分，在分离的样品中未检测到P的信号，说明TOPO树脂很好吸附在惰性树脂上.与BPHA（Zhong et al.， 2023a）、TRU Spec树脂（Wombacher et al.， 2003； Peng et al.， 2021； Guo et al.， 2022）和UTEVA（Zhang et al.， 2024）不同，除了Sn、Zr和Mo，TOPO树脂还能进一步纯化分离基体元素包括Mg、Ca、Ti、Fe、Cu、Zn、Ba和Pb等（图2a），接收的Cd溶液中也不含树脂来源的有机质.因此，相对TRU Spec、BPHA和UTEVA萃取树脂，本研究推荐TOPO树脂作为第二柱分离Cd与残余Sn的树脂.

在Cloquet et al.（2005）和Zhong et al. （2023b）方法基础上，在第一柱的AG⁃MP⁃1M树脂中，大量的Sn先使用2 M HCl+3 M HF洗脱，Zn和其他残余的基体使用低浓度的HCl去除；最后Cd与少量残余Sn用1 M HNO₃溶液快速洗脱（图3）.Cd溶液中残余的Sn及其他潜在的痕量基体用TOPO树脂进一步去除（图2b）.综合以上结果，本研究优化的两柱Cd色谱分离流程可以高效地纯化地质和环境样品的Cd.

2.2　全流程的Cd空白

随着质谱分析技术的进步，Cd同位素的分析精度和灵敏度显著提高，这显著降低了对样品Cd的需求量，也意味着需要更加关注实验过程的Cd空白污染问题.研究表明实验室的手套包括丁腈、乙烯基、氯丁橡胶和无乳胶粉手套与实验室器具（如离心管、移液枪的枪头）之间单次简单的接触可以释放大量的基体（Garçon et al.， 2017）.本实验室的全流程Cd空白用Cd的双稀释剂法确定.从样品消解到最终Cd同位素测定的Cd空白量在0.03~0.07 ng之间，约占色谱分离样品量（约30 ng Cd）的0.2%.这表明全流程的Cd空白对Cd同位素分析的影响可以忽略.

2.3　基体对Cd同位素的影响

如表1所示，Sn、In和Pd与Cd同位素有同质异位素的直接干扰，而Zn、Ga、Zr、Ge、Ag、Mo、Ru和Se则能通过形成氧化物、氩化物和氮化物等多原子团产生间接的同重干扰（Wombacher et al.， 2003； Liu et al.， 2020； Tan et al.， 2020）.为了评估新建的两柱Cd色谱分离流程去除主要干扰元素的效率，纯化后的地质和环境标样中Cd和干扰元素的信号使用ICP⁃MS进行测定.除了P/Cd和Zn/Cd比值在0.000 1~0.000 15之间，纯化的Cd溶液中Ga/Cd、Ge/Cd、Zr/Cd、Nb/Cd、Mo/Cd和Ag/Cd比值低于0.000 1（图4），表明这些干扰元素不太可能产生多原子团的干扰（Liu et al.， 2020； Tan et al.， 2020）.同样，在纯化的Cd样品中Pd/Cd、In/Cd和Sn/Cd比值分别低于 0.000 003、0.000 006和0.000 008，也低于可能引起同质异位干扰的水平（Liu et al.， 2020； Tan et al.， 2020； Peng et al.， 2021）.这些结果说明本研究建立的两柱Cd色谱分离方案适用于地质和环境样品中Cd元素的纯化和Cd同位素比值的高精度分析.

2.4　Cd同位素测试方法的准确度与重现性

在MC⁃ICP⁃MS测试过程Cd同位素过程中，本研究反复分析NIST SRM 3108溶液（基准标样）和Spex Cd（二级参考标样）以评估仪器的稳定性和准确性.NIST SRM 3108溶液近两年内的平均测试结果为-0.001‰±0.043‰（δ^114/110Cd_{NIST 3108}，2SD， n=500）（图5a）.在测样品Cd同位素的过程中，每测试4个样品后间插测定Spex Cd.Spex Cd平均测试的δ^114/110Cd_{NIST 3108}值为-2.122‰±0.039‰（2SD， n=30）（图5b），与Li et al.（2018）和Tan et al.（2020）报道的结果一致.两个Cd同位素标准溶液的长期外部重现性优于±0.05‰（2SD）.综上所述，本研究的Cd同位素测试方法可以进行高精度的Cd同位素分析.

2.5　地质和环境标样的Cd同位素组成分析

为了验证新建的Cd同位素分析方法的准确和可靠性，本研究多次独立溶解样品、多次色谱分离样品的Cd，并测试其Cd同位素组成.具体的分析结果详见表4和图6.安山岩GSR⁃2和玄武岩GSR⁃3的Cd同位素组成是首次被报道.安山岩GSR⁃2测定的δ^114/110Cd_{NIST 3108}值为0.080‰±0.037‰（2SD， n=6），与文献报道的美国地质调查局（USGS）安山岩标样AGV⁃2（0.080‰±0.05‰~0.21‰±0.04‰）和W⁃2（0.027‰±0.046‰）（Liu et al.， 2020； Tan et al.， 2020； Pickard et al.， 2022； Zhong et al.， 2023a）的Cd同位素组成很接近.玄武岩GSR⁃3测定的δ^114/110Cd_{NIST 3108}值为0.155‰±0.066‰（2SD， n=6）.该玄武岩标样的Cd同位素组成与USGS的BHVO⁃2（-0.031‰±0.077‰~0.15‰±0.03‰）、BCR⁃2（-0.03‰±0.06‰~0.10‰±0.02‰）和 BIR⁃1a（0.03‰±0.05‰~0.17‰±0.09‰）（Liu et al.， 2020； Tan et al.， 2020； Pickard et al.， 2022； Zhong et al.， 2023a； Chang et al.， 2023； Devos et al.， 2024）也较一致.安山岩GSR⁃2和玄武岩GSR⁃3的δ^114/110Cd_{NIST 3108}值与固体硅酸岩地球（-0.06‰±0.03‰， BSE）和大陆上地壳（0.03‰±0.10‰）没有显著的差异（Schmitt et al.， 2009； Pickard et al.， 2022）.

本研究也分析了4个土壤和沉积物标样，其中GSS⁃6a的Cd同位素组成是首次报道.水系沉积物GSD⁃3a测定的δ^114/110Cd_{NIST 3108}值为-0.085‰±0.061‰（2SD， n=6），与Peng et al.（2021）（-0.08‰±0.04‰）和Zhong et al.（2023b）（-0.095‰±0.055‰）报道的δ^114/110Cd_{NIST 3108}值很吻合.水系沉积物GSD⁃5a分析的Cd同位素值为0.056‰±0.047‰（2SD， n=7），误差范围内与文献报道的δ^114/110Cd_{NIST 3108}值一致（0.01‰±0.02‰~0.062‰±0.046‰）（Tan et al.， 2020； Peng et al.， 2021； Zhong et al.， 2023b）.土壤GSS⁃1a分析的δ^114/110Cd_{NIST 3108}值为-0.060‰±0.058‰（2SD， n=6），与Zhong et al. （2023b）的分析结果很接近（-0.078‰±0.050‰）.与沉积物GSD⁃3a、GSD⁃5a和土壤GSS⁃1a样品的Cd同位素组成不同，测定的GSS⁃6a的δ^114/110Cd_{NIST 3108}值为-0.303‰±0.052‰（2SD， n=8），远小于固体硅酸岩地球和大陆上地壳（Schmitt et al.， 2009； Pickard et al.， 2022）.Tan et al.（2020）测定了四川盆地的农业土壤、湖南七宝山矽卡岩铜多金属矿区黄红壤（GSS⁃5）和广西宜山石灰岩风化土（GSS⁃4）的Cd同位素组成，3个土壤样品的δ^114/110Cd_{NIST 3108}值分别为-0.111‰±0.044‰、-0.308‰±0.016‰和-0.694‰±0.010‰.湖南七宝山矽卡岩铜多金属矿区和广西宜山石灰岩风化的土壤样品与本研究的多金属矿区黄红壤样品GSS⁃6a（广东省阳春锡山钨锡多金属矿区）都显著负集偏轻的Cd同位素成分，这与硫化物矿或者土壤母岩风化过程中偏重的Cd组分优先被释放，而残余相富集偏轻的Cd成分的分馏方向一致（Zhang et al.， 2016； Zhu et al.， 2018）.同时，次生矿物的粒度和硫化物的风化产物对自然风化过程中硫化物的组成和分馏也有显著影响（Zhu et al.， 2018）.比如云南省金顶铅锌矿区沘江两岸土壤的δ^114/110Cd_{NIST 3108}值介于-0.10‰±0.03‰~-0.39‰±0.02‰，显示偏轻的Cd同位素特征且有较大的变化范围（Zhang et al.， 2016）.因此，金属矿区土壤GSS⁃1a和GSS⁃6a的Cd同位素组成差异可能受到母岩的风化产物和次生矿物粒度的影响.目前仅有硫化物金属矿物风化过程的Cd同位素分馏有报道，其他多金属矿物和不同类型的岩石矿物（花岗岩、碳酸盐岩等）的分馏过程还有待进一步研究限定.综上所述，本研究提出的两柱的Cd同位素分析方法分析地质和环境标样的Cd同位素组成与已发表的数据在误差范围内一致，表明该方法的准确和可靠性，且适用于不同基体（岩石、土壤和沉积物）样品的高精度Cd同位素分析.

3 结论

本研究建立了一种高效、实用的两柱Cd色谱分离流程，能实现Cd与基体元素的高效分离，同时兼具高Cd回收率与低Cd空白水平.利用AG⁃MP⁃1M阴离子交换树脂优先去除Sn等主要基体元素后，Cd溶液中的残余Sn及其他基体元素，再用TOPO树脂进行进一步分离.相比传统第二柱分离Cd的TRU. Spec、UTVEA或BPHA萃取树脂，TOPO树脂可以去除更多潜在的残余基体，不仅限于Mo、Sn和Zr，且不引入磷与有机质.Cd同位素比值使用Neptune Plus MC⁃CP⁃MS联合Cd的双稀释剂法（¹¹¹Cd⁃¹¹³Cd）进行分析.Cd同位素标准溶液（NIST SRM 3108和Spex Cd）长期分析的外部精度优于0.05‰.使用新建的Cd同位素分析方法处理地质和环境标准样品后，其测定的Cd同位素组成在误差范围内与文献报道值很吻合.总之，本研究的分析结果证实新建立的两柱Cd色谱分离方法和Cd同位素的测定技术适用于地质和环境样品的高精度Cd同位素分析.

--引用第三方内容--

附件见https：//doi.org/10.3799/dqkx.2025.122.
